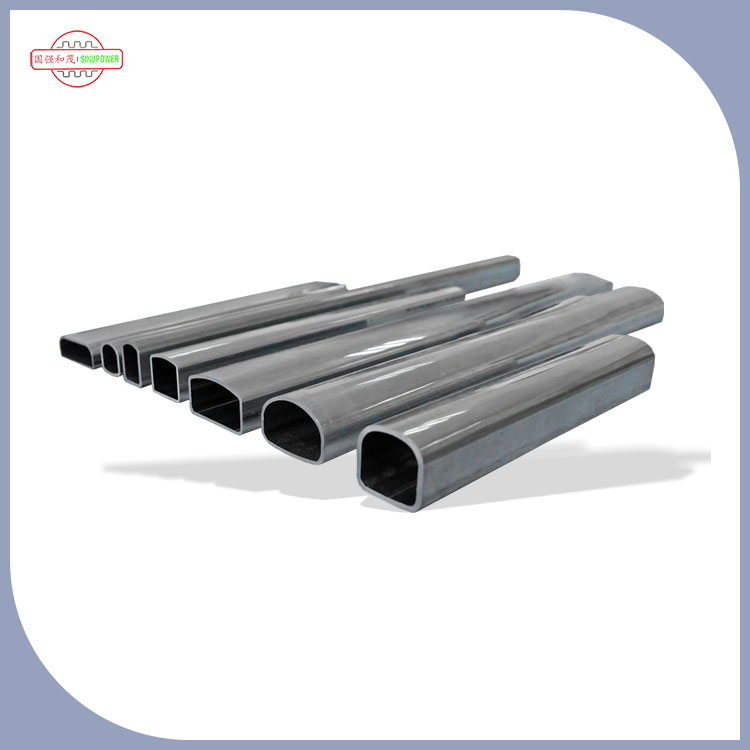

Rury rozgałęźne skraplacza komercyjnego systemu HVAC

Projekt i funkcjonalność

Rury rozgałęźne zostały specjalnie zaprojektowane, aby służyć jako punkt dystrybucji i odbioru czynnika chłodniczego w skraplaczach typu D. Jego konfiguracja w kształcie litery D umożliwia wydajną i równomierną dystrybucję czynnika chłodniczego w rurach skraplacza.

Gdy czynnik chłodniczy przepływa przez rurę kolektorową do rur skraplacza, uwalnia ciepło do otaczającego powietrza lub wody, powodując jego kondensację i przejście ze stanu pary w stan ciekły. Wydajność tego procesu wymiany ciepła ma bezpośredni wpływ na ogólną wydajność i efektywność energetyczną systemu chłodniczego lub klimatyzacyjnego.

Zalety materiałowe: dlaczego aluminium do kolektorów skraplaczy

Zastosowanie aluminium w konstrukcji rury zbiorczej ma kilka zalet:

• Doskonała przewodność cieplna:Aluminium umożliwia efektywne przekazywanie ciepła pomiędzy czynnikiem chłodniczym a otaczającym czynnikiem chłodzącym.
• Lekka konstrukcja:Aluminium jest znacznie lżejsze od stali, co zmniejsza całkowitą masę skraplacza oraz obniża koszty transportu i instalacji.
• Odporność na korozję:Aluminium w naturalny sposób tworzy ochronną warstwę tlenku, która jest odporna na wżery spowodowane wilgocią, zanieczyszczeniami przemysłowymi i chemikaliami chłodniczymi.
• Efektywność kosztowa:Aluminium oferuje korzystny stosunek ceny do wydajności w porównaniu z kolektorami miedzianymi, a technologia wytłaczania typu D umożliwia produkcję na dużą skalę ze stałą dokładnością wymiarową.

Zaprojektowane dla komercyjnych systemów HVAC: wykraczające poza standardowe chłodzenie

Komercyjne systemy HVAC działają w zasadniczo innych warunkach niż standardowe zastosowania chłodnicze lub samochodowe. Rury rozgałęźne skraplacza komercyjnego systemu HVAC firmy Sinupower zostały specjalnie zaprojektowane, aby sprostać tym wyjątkowym wymaganiom:

• Ciągły cykl pracy:Komercyjne systemy HVAC często działają 24 godziny na dobę, 7 dni w tygodniu, 365 dni w tygodniu. Nasze kolektory są odprężane poprzez wyżarzanie kontrolowane atmosferą, aby wytrzymać tysiące cykli rozszerzalności/skurczu cieplnego bez powstawania pęknięć naprężeniowych.
• Spójność partii na dużą skalę:Projekty komercyjne zazwyczaj wymagają setek lub tysięcy identycznych nagłówków. Jako obiekt posiadający certyfikat IATF 16949, utrzymujemy Cpk ≥ 1,67 we wszystkich krytycznych wymiarach, zapewniając, że 10-tysięczna jednostka pasuje do pierwszej.
• Ograniczanie kosztów przestojów:Awaria pojedynczego nagłówka w budynku komercyjnym może prowadzić do skarg najemców, utraty zapasów lub zamknięcia obiektu. Nasze rygorystyczne protokoły badań niszczących minimalizują ryzyko awarii w terenie.
• Skalowalna produkcja:Dzięki 90 zestawom sprzętu możemy skalować produkcję, aby sprostać wymaganiom dużych projektów komercyjnych bez uszczerbku dla jakości i czasu realizacji.

Dane techniczne

Zastosowania w HVAC, chłodnictwie i motoryzacji

Systemy skraplaczy typu D są powszechnie stosowane w różnych gałęziach przemysłu, w tym w systemach HVAC (ogrzewanie, wentylacja i klimatyzacja), chłodnictwie i pompach ciepła. Rury rozgałęźne skraplacza komercyjnego systemu HVAC firmy Sinupower zapewniają płynną i niezawodną pracę w:

• Komercyjne systemy HVAC:Jednostki dachowe, centralne agregaty chłodnicze i systemy VRF
• Sprzęt chłodniczy:Chłodnie przenośne, witryny chłodnicze i chłodnie
• Systemy pomp ciepła:Rewersyjne skraplacze z pompą ciepła do całorocznego ogrzewania i chłodzenia
• Samochodowa klimatyzacja:Układy klimatyzacji w pojazdach osobowych i ciężarowych o dużej ładowności

Dlaczego geometria w kształcie litery D ma znaczenie

Wiele fabryk wybiera rury rozgałęźne w oparciu o ich wszechstronne zalety w zakresie wydajności wymiany ciepła, kontroli kosztów i możliwości adaptacji strukturalnej, które mogą dokładnie odpowiadać podstawowym wymaganiom skraplaczy przemysłowych:

• Doskonały kontakt z płetwami:Płaska sekcja w kształcie litery D umożliwia kontakt powierzchnia do powierzchni z żebrami skraplacza, maksymalizując powierzchnię wymiany ciepła.
• Zoptymalizowana dystrybucja płynu:Konfiguracja w kształcie litery D zapewnia efektywną i równomierną dystrybucję czynnika chłodniczego w rurach skraplacza.
• Zwiększona sztywność konstrukcyjna:Płaskość przekroju D zapewnia wyższą wytrzymałość na zginanie i skręcanie niż rury okrągłe o tej samej grubości ścianki.

Walidacja inżynieryjna i zapewnienie jakości

Sinupower sprawdza każdą partię rur rozgałęźnych skraplacza komercyjnego systemu HVAC poprzez rygorystyczne protokoły jakości:

• Certyfikowany obiekt IATF 16949:Pełny system zarządzania jakością na poziomie motoryzacyjnym
• Certyfikaty ISO:ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
• Kontrola wymiarowa na linii:Zapewnia stałą grubość ścianki i tolerancje wymiarów zewnętrznych
• Testy niszczące:Testy ciśnienia rozrywającego zgodnie z normami branżowymi, aby upewnić się, że rury wytrzymują ciągłe fale ciśnienia i cykle termiczne

Partnerstwa komercyjne w zakresie HVAC – udokumentowane doświadczenie

Dlaczego zespoły zakupowe wybierają Sinupower

Sinupower łączy skalę produkcji z wiedzą inżynieryjną, aby zapewnić stałą jakość:

• Skala produkcji:90 kompletów urządzeń i oprzyrządowania, w tym spawalnicze linie produkcyjne, piły, wykrawarki, stoły ciągarskie i piece do wyżarzania
• Doświadczenie założycielskie:Jej współzałożycielem jest pan Gao Qiang, lider branży z wcześniejszym doświadczeniem na liście Fortune 500, uznany za talent wzorcowy przedsiębiorczości Changshu Science and Technology Entrepreneurship Benchmark 2019 oraz talent innowacyjny Jiangsu Innovation 2020
• Własność intelektualna:2 patenty na wynalazki, 15 patentów na projekty i 16 patentów na wzory użytkowe
• Sprawdzone partnerstwa:Długoterminowe umowy na dostawy z firmami Sanhua, Danfoss i Pankl

Studium przypadku zastosowania: Modernizacja HVAC w komercyjnej wieży biurowej

Projekt:45-piętrowy komercyjny wieżowiec biurowy w Szanghaju CBD

Wyzwanie:Kierownictwo budynku musiało wymienić starzejące się kolektory skraplaczy w 12 dachowych jednostkach HVAC obsługujących 2 miliony stóp kwadratowych powierzchni biurowej. Wymagania obejmowały:

• Natychmiastowa kompatybilność z istniejącą infrastrukturą agregatów chłodniczych
• Ponad 20-letnia żywotność projektowa przy ciągłej pracy
• 8-tygodniowy harmonogram dostaw, aby zminimalizować zakłócenia dla najemców

Rozwiązanie:Sinupower dostarczył 480 niestandardowych rur rozgałęźnych skraplaczy komercyjnego systemu HVAC z:

• Niestandardowy profil D pasujący do istniejących wymiarów nadproża
• Stop 3003 o zwiększonej odporności na korozję
• Przyspieszone 4-tygodniowe oprzyrządowanie + 3-tygodniowa produkcja
• 100% kontrola wymiarowa z raportami Cpk

Wynik:

• Nagłówki dostarczone tydzień przed terminem
• Zero problemów z dopasowaniem podczas instalacji
• Właściciel budynku zgłosił 8% poprawę współczynnika COP systemu po instalacji
• Zabezpieczona umowa na dostawę 3 dodatkowych budynków w portfelu

Często zadawane pytania: Pozyskiwanie i inżynieria głowicy skraplacza typu D

Jaki jest typowy czas realizacji niestandardowych rur rozgałęźnych skraplacza komercyjnego systemu HVAC?

Standardowa produkcja oprzyrządowania niestandardowego trwa 4-6 tygodni. Produkcja próbek rozpoczyna się 1-2 tygodnie po zatwierdzeniu oprzyrządowania.

Jakie stopy aluminium są stosowane w kolektorach skraplaczy typu D?

Stopy rdzeniowe obejmują 3003, 3102, X362, 1100, 1197 i 1297. Stopy okładzinowe obejmują 4045, 4343, 4043 i 7072.

Jaka jest różnica pomiędzy rurami kolektorowymi typu D i okrągłymi?

Rury typu D zapewniają lepszą powierzchnię styku żeberek i bardziej równomierną dystrybucję czynnika chłodniczego w porównaniu z rurami okrągłymi. Płaska sekcja w kształcie litery D umożliwia kontakt powierzchnia do powierzchni z żebrami skraplacza, maksymalizując wydajność wymiany ciepła.

Jakie certyfikaty posiada Sinupower?

Sinupower posiada certyfikaty IATF 16949, ISO 9001:2015, ISO 14001:2015 i ISO 45001:2018.

W jaki sposób Sinupower zapewnia spójność między partiami w przypadku dużych projektów komercyjnych?

Jako obiekt posiadający certyfikat IATF 16949 utrzymujemy Cpk ≥ 1,67 we wszystkich krytycznych wymiarach. Pomiar laserowy na linii sprawdza grubość ścianki i wymiary zewnętrzne co 0,5 metra w całym cyklu produkcyjnym. Wszystkie dane są rejestrowane i identyfikowalne dla poszczególnych partii, co zapewnia spójność wśród tysięcy jednostek.

Jaki jest czas realizacji zamówień na wymianę awaryjną?

W przypadku awaryjnych komercyjnych wymian HVAC oferujemy przyspieszoną produkcję oprzyrządowania w ciągu 3 tygodni (standardowo 4-6 tygodni) i produkcję próbek w ciągu 1 tygodnia. Pełną produkcję można rozpocząć natychmiast po zatwierdzeniu próbki. Aby uzyskać pomoc w nagłych wypadkach, skontaktuj się z naszym zespołem sprzedaży komercyjnej.

Jaka jest oczekiwana żywotność tych kolektorów w komercyjnych zastosowaniach HVAC?

Nasze rury rozgałęźne skraplacza do komercyjnych systemów HVAC zostały zaprojektowane na ponad 20 lat ciągłej pracy w zastosowaniach komercyjnych. Sprawdzamy to poprzez przyspieszone testy cyklicznych zmian temperatur i badania odporności na korozję. Grubość ścianki została zaprojektowana z marginesem bezpieczeństwa przed zmęczeniem ciśnieniowym i termicznym.
