Abstrakcyjny
Kiedy skraplacz działa słabo, objawy wyglądają znajomo: większy pobór energii, niestabilna temperatura na wylocie, częste czyszczenie, przedwczesne wycieki i rodzaj wibracji, który pojawia się w najgorszym możliwym momencie. AOkrągła rura skraplacza typu Djest często wybierany w kompaktowych skraplaczach, ponieważ pomaga zrównoważyć trzy konkurencyjne potrzeby: wykorzystanie powierzchni wymiany ciepła, stabilność przepływu i wytrzymałość mechaniczną przy ograniczonej powierzchni. W tym artykule omawiam, co zwykle psuje się w rzeczywistych skraplaczach, co zwykle oznacza zamierzenie projektowe „typ D + okrągły”, co należy określić, aby uniknąć błędów w dostawie i jak myśleć o trwałości (korozja, zabrudzenie, wibracje), zanim rura dotrze do hali produkcyjnej.
Spis treści
- Zarys w skrócie
- Jakie problemy próbują rozwiązać kupujący?
- Czym w praktyce jest okrągła rura skraplacza typu D?
- Gdzie najlepiej pasuje do systemów skraplaczy?
- Co określić, aby wydajność była zgodna z rysunkiem
- Jak myśleć o korozji, zanieczyszczeniach i wibracjach
- Pytania dostawców, które zapobiegają kosztownym przeróbkom
- Tabela wyboru i rozwiązywania problemów
- Często zadawane pytania
- Zamykanie myśli
Zarys w skrócie
- Pierwszy:zidentyfikować problem (przestrzeń, spadek ciśnienia, wibracje, korozję, zanieczyszczenie lub wydajność montażu).
- Następnie:sprawdź, co oznacza „typ D” dla Twojej konstrukcji (profil, kształt końcowy, interfejs rura-gniazdo lub geometria uszczelnienia).
- Następny:blokuj specyfikacje, które wpływają na rzeczywiste wyniki (wymiary, tolerancja, stop/materiał, czystość, metoda testowania).
- Wreszcie:nawiąż współpracę z dostawcą, który może udowodnić spójność na podstawie zapisów inspekcji i kontroli procesów – a nie tylko strony katalogu.
Jakie problemy próbują rozwiązać kupujący?
Większość ludzi nie robi zakupów dla npOkrągła rura skraplacza typu Dbo brzmi fajnie. Robią to, ponieważ coś boli – zwykle koszt, czas pracy lub jedno i drugie. Oto najczęściej spotykane problemy, gdy zespoły oceniają opcje rurek do pracy ze skraplaczem:
- Przestrzeń jest ciasna:powierzchnia cewki jest ograniczona, ale docelowa wydajność pozostaje taka sama.
- Spadek ciśnienia rośnie:pompy/wentylatory pracują ciężej, a zużycie energii wzrasta.
- Zanieczyszczanie i osadzanie się kamienia:wydajność wygląda dobrze w momencie uruchomienia, a następnie spada po tygodniach lub miesiącach.
- Zmęczenie wibracjami:wsporniki rur są „wystarczająco dobre”, dopóki pod pewnymi obciążeniami nie pojawi się rezonans.
- Niespodzianki związane z korozją:systemy mieszane metale, zmiany składu chemicznego wody lub środowiska przybrzeżne skracają życie.
- Problemy z wydajnością montażu:mały dryft wymiarowy powoduje wady lutowania/spawania, nieszczelności lub poprawki.
- Zmienność w czasie realizacji:potrzebujesz przewidywalnych dostaw i powtarzalnej jakości, a nie jednorazowej partii, która wygląda idealnie.
Najlepszy wybór rurek to taki, który zmniejsza Twój profil ryzykadla rzeczywistych warunków pracy. Dlatego powinniśmy porozmawiać o tym, co zwykle oznacza „typ D”, zanim zaczniemy mówić o „lepszym przekazywaniu ciepła”.

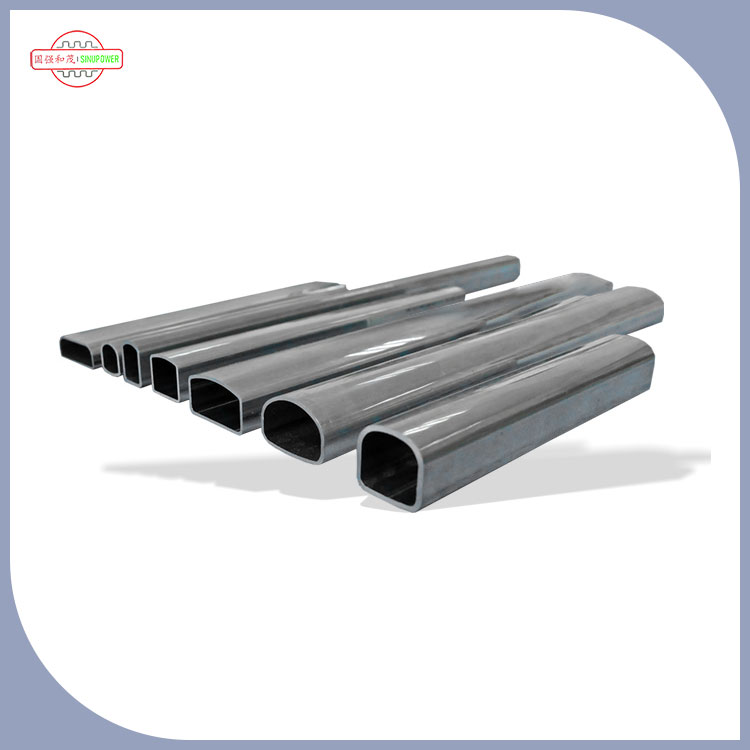

Czym w praktyce jest okrągła rura skraplacza typu D?
Nazewnictwo może być mylące, ponieważ „typ D” jest używany w różny sposób w różnych branżach. W wielu konstrukcjach skraplaczy „typ D” często sygnalizuje wybór geometrii lub interfejsu mający na celu poprawę szczelności, styku lub stabilności montażu, przy jednoczesnym utrzymaniu zachowania przepływu bardziej zbliżonego do tego, czego można oczekiwać od okrągłego przejścia.
Moja praktyczna definicja: A Okrągła rura skraplacza typu Djest zwykle zaprojektowany tak, aby zapewnić płynny przepływ płynu (kluczowa zaleta okrągłych ścieżek przepływu), jednocześnie wprowadzając kontrolowaną płaską lub indeksowaną funkcję (zamiar „D”), która pomaga w rozmieszczaniu, odstępach, łączeniu rurki z głowicą lub wykorzystaniu powierzchni styku – szczególnie w cewkach kompaktowych.
Dlaczego to ma znaczenie? Ponieważ wiele problemów z „wydajnością” skraplaczy nie jest spowodowanych teorią wymiany ciepła — są one spowodowane zmianami w produkcji i warunkami terenowymi. Rurka, która jest łatwiejsza do umieszczenia, łatwiejsza do łączenia i mniej wrażliwa na niewielkie nakładanie się wymiarów, może być warta więcej niż niewielki teoretyczny wzrost wydajności.
Jeśli oceniasz ten typ tuby, nie pytaj po prostu „Czy jest okrągła?” Zapytać:Jaka część mojej kompilacji stanie się bardziej stabilna lub bardziej powtarzalna dzięki założeniom projektowym typu D?
Gdzie najlepiej pasuje do systemów skraplaczy?
W zastosowaniach skraplaczy w obiektach przemysłowych i systemach HVAC wybór rurki jest zwykle kwestią równoważenia pomiędzy obszarem wymiany ciepła, rozkładem przepływu i odpornością mechaniczną. AOkrągła rura skraplacza typu Djest często wybierany, gdy:
- Potrzebujesz zwartości:ciaśniejsze upakowanie cewek lub bardziej przewidywalne ustawienie rur pomaga osiągnąć cele w zakresie wydajności w tej samej obwiedni.
- Chcesz stabilnego zachowania przepływu:okrągłe ścieżki przepływu mogą pomóc zminimalizować nagłe spadki ciśnienia w porównaniu z kanałami o bardziej agresywnym kształcie.
- Twój proces łączenia wymaga powtarzalności:spójna cecha profilu może zmniejszyć zmienność montażu.
- Warunki pracy wahadłowe:wibracje, cykliczne zmiany temperatury i obciążenia przerywane nagradzają mechanicznie stabilną geometrię.
Jeszcze jedno sprawdzenie rzeczywistości: jeśli Twój skraplacz działa z nierównomierną dystrybucją (gorące punkty, nierówna temperatura na wylocie), możesz stracić o wiele więcej wydajności z powodu nieprawidłowej dystrybucji, niż kiedykolwiek uzyskasz w wyniku „zoptymalizowanego” kształtu rury. Dlatego należy traktować wybór rur jako część systemu: kolektory, podpory, kontakt żeberek, jakość łączenia i strategię czyszczenia.
Co określić, aby wydajność była zgodna z rysunkiem
Oto pułapka, którą widziałem zbyt wiele razy: rysunek jest „kompletny”, ale nie kontroluje szczegółów, które faktycznie decydują o ryzyku wycieku, spadku ciśnienia i wydajności montażu. Jeśli chceszOkrągła rura skraplacza typu Daby zachowywać się konsekwentnie od partii do partii, są to elementy specyfikacji, które się opłacają.
Podstawowe specyfikacje do zablokowania
- Średnica zewnętrzna i grubość ścianki:obejmują tolerancję i metodę pomiaru.
- Długość i jakość cięcia:limity zadziorów, prostopadłość i wymagania dotyczące stanu końcowego.
- Materiał/stop:dopasować do środowiska korozji i procesu łączenia.
- Stan i czystość powierzchni:kontrolować oleje, wióry, kurz; zdefiniować dopuszczalne wady powierzchni.
- Test ciśnienia/szczelności:określić ciśnienie testowe, medium (powietrze/woda), czas utrzymywania i kryteria akceptacji.
- Stabilność wymiarowa po formowaniu/łączenia:jeżeli rury są wstępnie uformowane lub poddane obróbce końcowej, należy określić kontrole po procesie.
Jeśli zaopatrujesz się na arenie międzynarodowej, mądrze jest również to określićpakowanie i obsługawymagania. Rurki skraplacza mogą zostać uszkodzone w wyniku pozornie niewielkich uderzeń: wgnieceń, owalizacji, zarysowań powierzchni i zanieczyszczeń. Wady te mogą nie ujawnić się przed połączeniem lub próbą ciśnieniową – kiedy przeróbka jest znacznie droższa.
Jak myśleć o korozji, zanieczyszczeniach i wibracjach
„Trwałość” nie jest pojedynczą cechą. W przypadku rur skraplacza trwałość jest zwykle wynikiemchemia(odporność na korozję),fizyka(wibracje i zmęczenie) orazoperacje(zanieczyszczanie i czyszczenie). Oto jak bym to podzielił przy podejmowaniu decyzji, czy aOkrągła rura skraplacza typu Djest właściwym posunięciem.
Korozja
- Chemia wody ma znaczenie:programy dotyczące poziomu chlorków, pH, rozpuszczonego tlenu i biocydów zmieniają zachowanie korozyjne.
- Systemy mieszane:pary galwaniczne mogą spokojnie przyspieszyć uszkodzenia, jeśli nie zostaną odizolowane lub poddane leczeniu.
- Ochrona powierzchni:powłoki lub strategie okładzinowe mogą pomóc, ale tylko wtedy, gdy Twoja metoda czyszczenia ich nie usunie.
Zanieczyszczanie i osadzanie się kamienia
- Spodziewaj się spadku wydajności:uwzględnij dostęp do czyszczenia i wybierz specyfikację rur, która toleruje Twoje podejście do czyszczenia.
- Kompromis prędkości:wyższa prędkość może zmniejszyć osady, ale może zwiększyć erozję lub energię pompowania.
- Rzeczywistość konserwacji:jeśli Twój zespół może sprzątać tylko dwa razy w roku, wybierz projekt, który pozostaje stabilny pomiędzy czyszczeniami.
Wibracje i zmęczenie
- Strategia wsparcia:geometria rur może być pomocna, ale o ostatecznej trwałości zmęczeniowej często decydują podpory i odstępy.
- Cykl termiczny:powtarzające się rozszerzanie/kurczenie może spowodować poluzowanie połączeń w przypadku odchylenia tolerancji.
- Ryzyko rezonansu:jeśli Twój sprzęt ma znane pasma wibracji, sprawdź wcześniej częstotliwości naturalne lampy/podpory.
Jeśli kupujesz ze względu na czas sprawności, poproś o dowód spójności. Na przykład,Rury do przenoszenia ciepła Sinupower Changshu Ltd., podobnie jak wielu poważnych producentów w tej kategorii, pozycjonuje ten typ rurki ze względu na niezawodne usługi wymiany ciepła i stabilne zachowanie przepływu — Twoim zadaniem jest uczynić te twierdzenia „rzeczywistymi” poprzez powiązanie ich z mierzalnymi kryteriami akceptacji w planie zamówienia zakupu i inspekcji.
Pytania dostawców, które zapobiegają kosztownym przeróbkom
Jeśli miałbym wybrać jedną zmianę sposobu myślenia kupujących, byłoby to następująca: nie oceniaj tylko tubki – oceń opakowanieprocesto tworzy rurkę. Kiedy pozyskujesz:Okrągła rura skraplacza typu D, te pytania to te, które zwykle wcześnie ujawniają ryzyko:
- Jak kontrolować dryft wymiarowy pomiędzy partiami?Zapytaj, co jest mierzone, jak często i co się dzieje, gdy wykracza poza specyfikację.
- Co oznacza „czysty” w Twojej fabryce?Po kontroli końcowej zapytaj o usuwanie wiórów, kontrolę oleju i opakowanie.
- Jaki test jest standardowy, a jaki opcjonalny?Próba ciśnieniowa, prąd wirowy (jeśli dotyczy), ocena wizualna, kontrola twardości – wyraźnie to wyjaśnij.
- Czy możesz dołączyć dokumentację kontroli do przesyłek?Jeśli odpowiedź jest niejasna, potraktuj ją jako sygnał.
- Jak zapobiec uszkodzeniom podczas transportu?Wgniecenia i zadrapania mogą przekształcić się w wycieki i odpady.
- Jaka jest Twoja praktyka kontroli zmian?Zmiany źródła materiału lub zmiany narzędzi należy zgłosić przed przybyciem przesyłki.
Dobrzy dostawcy nie będą obrażeni tymi pytaniami. Odczują ulgę, że mówisz poważnie – ponieważ poważni klienci ograniczają nieporozumienia i konieczność gaszenia pożarów w sytuacjach awaryjnych.
Tabela wyboru i rozwiązywania problemów
Użyj tej tabeli jako szybkiej „mapy kupujących”, aby dopasować typowe problemy skraplacza do tego, co powinieneś określić lub zweryfikować przy wyborzeOkrągła rura skraplacza typu D.
| Bolesny punkt kupującego | Co zwykle jest tego przyczyną | Co określić/zweryfikować | Na co uważać |
|---|---|---|---|
| Pojemność spada z czasem | Zanieczyszczanie, osadzanie się kamienia, utrudniony dostęp do czyszczenia | Zgodność metody czyszczenia; stan powierzchni; założenia dotyczące okresów konserwacji | Agresywne czyszczenie może uszkodzić powłoki lub złącza |
| Wysoki spadek ciśnienia | Ograniczenie przepływu, zła dystrybucja, szorstkie powierzchnie wewnętrzne | Zamiar ścieżki przepływu; tolerancja wymiarowa; czystość wewnętrzna | „Małe” przesunięcia tolerancji mogą przerodzić się w duże kary systemowe |
| Awarie wycieków po dołączeniu | Koniec z problemami z jakością, zanieczyszczeniem i niezgodnością z interfejsem nagłówka | Limity prostopadłości cięcia/zadziorów; standard czystości; plan testu szczelności | Zanieczyszczenia często ukrywają się aż do końcowej próby ciśnieniowej |
| Hałas wibracyjny/pęknięcia zmęczeniowe | Rozstaw podpór, rezonans, naprężenia termiczne | Strategia wsparcia; wybór materiału; stabilność wymiarowa po formowaniu | Nie traktuj geometrii rurki jako substytutu odpowiednich podpór |
| Korozja i wczesna wymiana | Chemia wody, metale mieszane, narażenie środowiska | Wybór materiału/stopu; strategia izolacji; naddatek na korozję | Wybór materiałów „uniwersalnych” rzadko sprawdza się w trudnych warunkach |
| Niska wydajność montażu | Niespójność partii, uszkodzenia w transporcie, niejasne kryteria akceptacji | Zapisy z inspekcji; opakowanie; granice wad; oczekiwania dotyczące kontroli zmian | Koszty przeróbek często przekraczają różnice w cenach lamp |
Często zadawane pytania
Czy okrągła rura skraplacza typu D jest przeznaczona tylko dla jednej branży?
Nie koniecznie. Ta sama koncepcja rurowa może pojawić się wszędzie, gdzie występują kompaktowe skraplacze i stabilne elementy łączące. Jakie zmiany dotyczą specyfikacji: materiał, tolerancja i testy powinny odpowiadać warunkom pracy (temperatura, skład chemiczny cieczy, profil wibracji, metoda czyszczenia).
Co powinienem traktować priorytetowo: przenikanie ciepła czy niezawodność?
W większości rzeczywistych instalacji wygrywa niezawodność. Nieco „mniej optymalna” rura, która utrzymuje wydajność przez wiele miesięcy przy przewidywalnym czyszczeniu i mniejszej liczbie wycieków, często daje lepsze wyniki w zakresie kosztów całkowitych niż konstrukcja, która na początku jest mocna, ale szybko ulega degradacji lub komplikuje montaż.
Jak uniknąć zamówienia błędnej interpretacji „typu D”?
Traktuj „typ D” jako flagę, aby wyjaśnić szczegóły geometrii i interfejsu. Potwierdź przeznaczenie przekroju poprzecznego, warunki końcowe i sposób łączenia rury z kolektorami i wspornikami. Dodaj szkice, tolerancje i punkty kontroli do dokumentów zakupu, aby nie było dwuznaczności.
Czy potrzebuję specjalnych kontroli jakości tych rur?
Jeśli skraplacz jest krytyczny, tak. Zdefiniuj przynajmniej kontrolę wymiarową, wymagania dotyczące czystości i metodę testu szczelności/ciśnienia. W przypadku systemów o podwyższonym ryzyku należy wymagać zapisów z kontroli partii i wyraźnych granic defektów (wgniecenia, zadrapania, owalność, zadziory).
Jaki jest najszybszy sposób na zmniejszenie ryzyka wycieku?
Zablokuj jakość końcową, czystość i obsługę/opakowanie. Wiele wycieków ma swój początek w drobnych problemach — zadziorach, zanieczyszczeniach lub wgnieceniach — które ujawniają się dopiero podczas łączenia lub na późnym etapie próby ciśnieniowej.
Zamykanie myśli
A Okrągła rura skraplacza typu Dmoże być mądrym rozwiązaniem, gdy walczysz z ograniczeniami przestrzennymi, pełzaniem przy spadku ciśnienia lub problemami z wydajnością montażu – szczególnie gdy Twój zespół potrzebuje rury, która zachowuje się przewidywalnie pod prawdziwym obciążeniem operacyjnym. Kluczem jest zakupPrawidłowywersję „typu D” dla architektury skraplacza, a następnie uzupełnij ją specyfikacjami i zasadami kontroli, które zapewnią stałą wydajność we wszystkich dostawach.
Jeśli planujesz budowę nowego skraplacza lub wymianę rur w istniejącym systemie,Rury do przenoszenia ciepła Sinupower Changshu Ltd.może udzielić Ci wsparcia w zakresie opcji produktów i know-how produkcyjnego dostosowanego do serwisu skraplaczy. Podziel się warunkami pracy, docelową wydajnością i kluczowymi wymiarami, a pomożemy Ci zawęzić specyfikację rury, która będzie odpowiadać Twoim ograniczeniom. Gotowy, aby iść dalej?Skontaktuj się z nami aby omówić Twój projekt i uzyskać wycenę zgodną z Twoimi rzeczywistymi wymaganiami.
