Abstrakcyjny: Płaskie owalne rurkisą szeroko stosowane w wymiennikach ciepła z rurkami żebrowymi, ponieważ pomagają zrównoważyć dwie rzeczy, z którymi stale borykają się klienci: silny transfer ciepła i niski opór po stronie powietrza. W tym artykule omówiono, czym są płaskie rury owalne, gdzie świecą, jakie są najczęstsze problemy kupujących (spadek ciśnienia, hałas, ograniczenia wydajności, korozja, niespójne wymiary, problemy z łączeniem) oraz praktyczną listę kontrolną, która pomoże Ci wybrać właściwą rurę do Twojego projektu. Znajdziesz tu także tabelę porównawczą, wskazówki dotyczące wyboru i często zadawane pytania, dzięki którym możesz przejść od „nie wiem, o co prosić” do „pewnej decyzji o zakupie”.

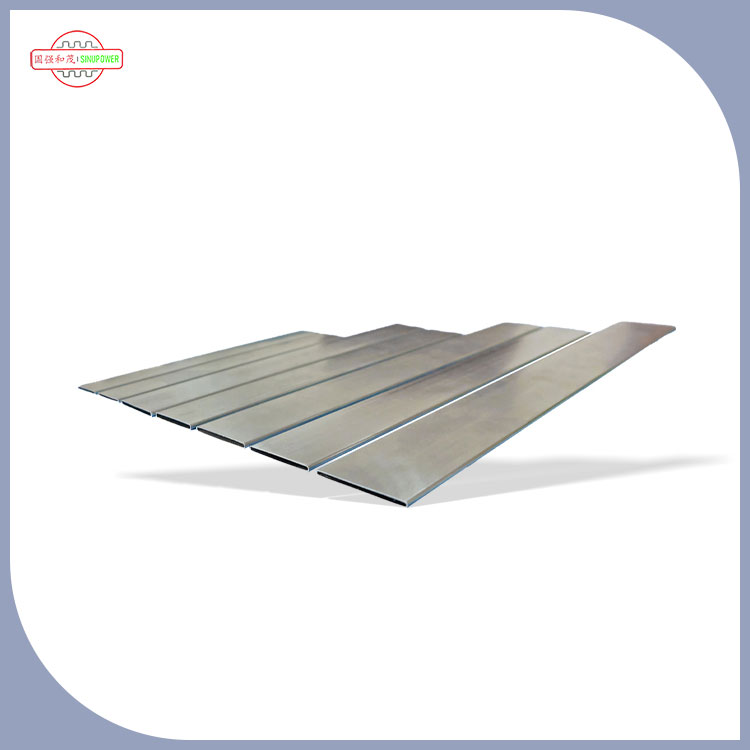

Płaskie owalne rurkito rury do wymiany ciepła o owalnym przekroju, które mają „bardziej płaski” profil niż tradycyjna rura okrągła. W wymiennikach ciepła z rurkami żebrowymi rura jest autostradą dla płynu roboczego (wody, czynnika chłodniczego, glikolu, oleju itp.), podczas gdy żebra pomagają wymieniać ciepło z powietrzem. Kształt rury wpływa na przepływ powietrza wokół wężownicy, sposób mocowania żeberek i ilość ciepła, jaką można przenieść na jednostkę powierzchni.
Pomyśl o płaskich rurach owalnych jako o praktycznym ulepszeniu geometrii: mogą zmniejszyć opór po stronie powietrza, zachowując jednocześnie silną wymianę ciepła. Ta kombinacja często przekłada się na mniejsze cewki, cichsze wentylatory, mniejsze zużycie energii lub większy margines operacyjny w przypadku zabrudzenia urządzenia.
Wielu kupujących w pierwszej kolejności rozważa zastosowanie rur płaskich owalnych, gdy napotkają jedno z poniższych ograniczeń:ograniczona przestrzeń instalacyjna, rygorystyczne cele energetyczne, limity hałasu, Lubsufity ze spadkiem ciśnienia. Jeśli brzmi to znajomo, czytaj dalej — ten kształt może być bardzo bezpośrednim rozwiązaniem, jeśli zostanie prawidłowo określony.
Kupowanie rurek do wymiany ciepła to nie tylko kwestia „rozmiaru rurki”. Większość projektów kończy się niepowodzeniem lub opóźnia się z powodu ukrytych ograniczeń: spadek ciśnienia po stronie powietrza, dopasowanie żeberek, korozja, zgodność połączeń i spójność wymiarowa pomiędzy partiami. Oto, jak płaskie rurki owalne mogą pomóc w rozwiązaniu najczęstszych problemów bólowych.
Jeśli kiedykolwiek miałeś cewkę, która wyglądała świetnie na papierze, ale brakowało jej wydajności w terenie, dzieje się tak zwykle z powodu jednego z powyższych elementów nie zostało wystarczająco ściśle określone w specyfikacji lampy.
Płaskie rury owalne pojawiają się w wielu gałęziach przemysłu ze względu na korzyści (wydajność przepływu powietrza, zwartość i stabilna integracja lamel) mają zastosowanie do wielu wymienników ciepła powietrze-płyn.
W praktyce „właściwy” wybór zależy od Twoich priorytetów: minimalnego spadku ciśnienia, maksymalnej wydajności, odporności na korozję lub prostoty produkcji. Dobry dostawca pomoże Ci dostosować geometrię rury do tych priorytetów, zamiast narzucać opcję jednego rozmiaru dla wszystkich.
| Czynnik decyzyjny | Płaskie owalne rurki | Okrągłe rurki |
|---|---|---|
| Spadek ciśnienia po stronie powietrza | Często niższe przy porównywalnych układach wężownic, co zapewnia niższą energię wentylatora | Wspólna linia bazowa; może wymagać większej mocy wentylatora do tego samego zadania |
| Kompaktowe opakowanie | Mocna opcja, gdy głębokość/przestrzeń jest ograniczona | Prosta geometria, ale może być większa przy tej samej docelowej wydajności |
| Kontrola hałasu | Może pomóc w zmniejszeniu wymaganej prędkości wentylatora w wielu projektach | Często wymaga większego wysiłku w zakresie przepływu powietrza, aby osiągnąć tę samą wydajność |
| Integracja żebra z rurą | Dobrze współpracuje z konstrukcjami żeber zoptymalizowanymi pod kątem stabilnej powierzchni styku | Szeroko kompatybilny; bardzo powszechna dostępność narzędzi |
| Czułość specyfikacji | Bardziej wrażliwy na tolerancję i konsystencję płaskości/owalności | Generalnie bardziej wyrozumiały w podstawowej produkcji cewek |
| Najlepiej dopasowane projekty | Projekty zorientowane na energię, szczelne opakowanie, ograniczenia spadku ciśnienia | Projekty oparte na kosztach, szeroka standaryzacja, prostsze łańcuchy dostaw |
Najszybszym sposobem uniknięcia opóźnień jest określenie płaskich rur owalnych jak inżynier i zakup ich jak kierownik projektu: zdefiniuj, co jest ważne, zablokuj tolerancje i dopasuj rurę do swojej metody łączenia i testowania.
W tym miejscu doświadczony producent może zaoszczędzić tygodnie. Na przykład,Rury do przenoszenia ciepła Sinupower Changshu Ltd.koncentruje się na rurkach do przenoszenia ciepła stosowanych w wężownicach i wymiennikach, a projekty zwykle przebiegają szybciej, jeśli od razu udostępnisz rysunek cewki, specyfikację żeber i metodę łączenia.
Płaskie owalne tuby mogą zapewnić doskonałe rezultaty, ale tylko wtedy, gdy produkt jest spójny. Oto przyjazna dla kupującego lista kontrolna, którą możesz skopiować do swojego zapytania ofertowego.
Jeśli pali Cię „wygląda dobrze do czasu montażu”, kontrola wymiarowa i ochrona opakowania to zwykle dwie największe ulepszenia, jakich możesz żądać.
Oto praktyczne szczegóły, które często są pomijane aż do pierwszej serii produkcyjnej:
P1: Czy płaskie rury owalne są zawsze lepsze niż okrągłe?
O: Nie zawsze. Płaskie owalne tuby wyróżniają się, gdy czynnikiem ograniczającym jest opór powietrza, hałas lub opakowanie. Rury okrągłe mogą być doskonałym wyborem w przypadku wysoce standardowych projektów, w których priorytetem jest prostota i szeroka kompatybilność narzędzi.
P2: Jaki jest największy błąd popełniany przez kupujących przy zamawianiu płaskich rur owalnych?
Odp.: Pomijam kluczowe szczegóły dotyczące tolerancji. Jeśli zapytanie ofertowe nie definiuje jasno spójności wymiarowej (w tym oczekiwań dotyczących płaskości/owalności), ryzykujesz problemami z dopasowaniem żeberek, zmienną wydajnością cewki i dużą ilością odpadów podczas montażu.
P3: Czy płaskie rury owalne zmniejszają koszty operacyjne?
O: Mogą. Jeśli konstrukcja zmniejsza spadek ciśnienia po stronie powietrza, tę samą wydajność można osiągnąć przy niższej mocy wentylatora lub niższej prędkości wentylatora, co często przekłada się na oszczędność energii i zmniejszenie hałasu.
P4: Jakie informacje powinienem wysłać dostawcy w celu szybkiej wyceny?
Odp.: Podaj wymiary rur, preferencje materiałowe, wymagane długości, oczekiwaną roczną objętość, metodę łączenia (z kolektorami), zakres ciśnienia/temperatury oraz wszelkie wymagania dotyczące korozji lub powłoki. Prosty rysunek cewki i specyfikacja żeberek mogą znacznie przyspieszyć działanie.
P5: Jak zweryfikować jakość bez spowalniania zakupów?
Odp.: Poproś o przedprodukcyjny zestaw próbek, poproś o dokumentację kontroli wymiarowej, zdefiniuj metodę badania szczelności i kryteria akceptacji oraz uzgodnij ochronę opakowania. Dzięki temu kontrola jakości jest skoncentrowana i zapobiega niespodziankom podczas montażu.
Płaskie owalne rurki to nie tylko „inny kształt” – to praktyczna dźwignia poprawiająca wydajność przepływu powietrza, zwartość i stabilność działania gdy projekt wymiennika osiąga rzeczywiste ograniczenia. Kluczem jest traktowanie rury jako części systemu: żeberek, kolektorów, metody łączenia i środowiska wszystko należy rozpatrywać łącznie.
Jeśli oceniasz płaskie rury owalne pod kątem nadchodzącego projektu wężownicy lub wymiennika ciepła, udostępnij wcześniej swój rysunek i warunki pracy, aby dostawca mógł zalecić najbardziej odpowiednią specyfikację rury i plan inspekcji. Aby uzyskać szczegółowe informacje na temat wsparcia produktu i możliwości produkcyjnych,skontaktuj się z namiNaRury do przenoszenia ciepła Sinupower Changshu Ltd.i przekształćmy Twoje ograniczenia w niezawodne, gotowe do produkcji rozwiązanie.
