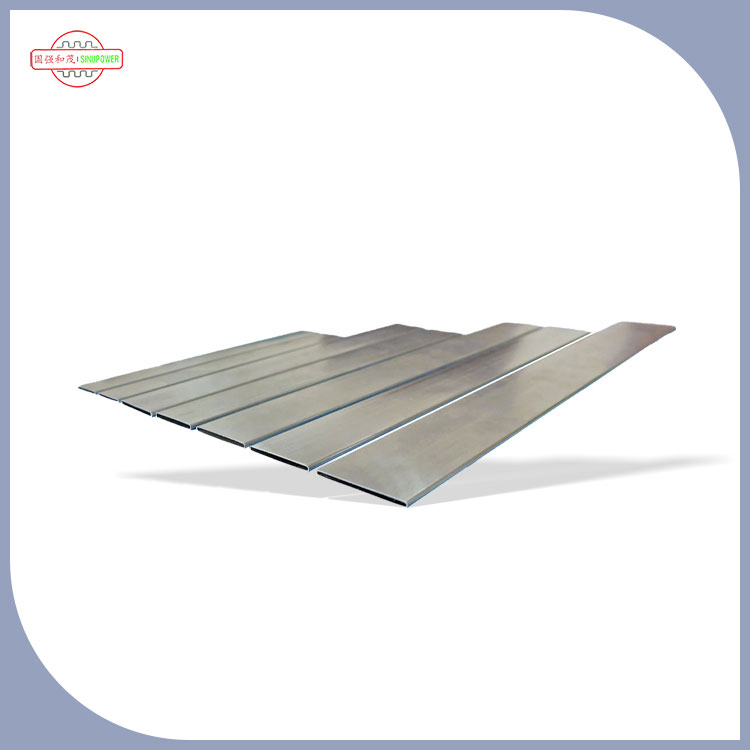

Rury do przenoszenia ciepła Sinupower Changshu Ltd.studiowałRurki klepsydrowe do grzejnikóww odniesieniu do stabilności przepływu i zachowania termicznego w kompaktowych systemach wymiany ciepła, gdzie geometria bezpośrednio zmienia sposób interakcji ciepła i płynu w sieci rur.
W ostatnich latach dyskusja na temat geometrii rur w układach termicznych wykroczyła poza prosty wybór kształtu i skierowała się w stronę głębszych kwestii wydajności opartej na fizyce. Wśród tych geometrii uwagę przykuł profil klepsydry, ponieważ wydaje się prosty, a mimo to zmienia wiele współdziałających zmiennych jednocześnie – prędkość przepływu, rozkład ciśnienia, wzorce turbulencji i ekspozycję powierzchni. Zamiast działać jako kanał pasywny, rura staje się aktywną częścią mechanizmu wymiany ciepła.
Cechą charakterystyczną klepsydr jest zwężona część środkowa. Ta „talia” to nie tylko zmiana strukturalna; zmienia zachowanie płynu na podstawowym poziomie.
Kiedy płyn wpływa do szerszej sekcji wlotowej, nieznacznie zwalnia, następnie przyspiesza, przechodząc przez zwężoną strefę środkową, po czym ponownie rozszerza się na wylocie. Ten ciągły cykl przyspieszania i zwalniania tworzy dynamiczny profil przepływu, który bardzo różni się od prostych rur cylindrycznych.
Z praktycznego punktu widzenia kształt ten wprowadza kontrolowaną niestabilność – wystarczającą do poprawy mieszania, ale nie na tyle, aby spowodować zakłócające straty w wyniku turbulencji.
Zależność między prędkością i ciśnieniem ma kluczowe znaczenie dla zrozumienia, dlaczego ta geometria jest skuteczna. Gdy płyn przemieszcza się do węższej części:
- Prędkość wzrasta
- Zmniejsza się ciśnienie statyczne
- Lokalna energia kinetyczna wzrasta
Gdy płyn opuści zwężenie, następuje sytuacja odwrotna. Te powtarzające się zmiany ciśnienia pomagają rozbić termiczne warstwy graniczne, które zazwyczaj przylegają do wewnętrznych ścian rur.
Innym subtelnym efektem jest zmiana sposobu, w jaki płyn „kontaktuje się” z powierzchnią wewnętrzną. W jednolitych rurach warstwy płynu mogą ulec rozwarstwieniu, ograniczając interakcję pomiędzy przepływem w rdzeniu a ścianką. Kształt klepsydry zakłóca to nakładanie warstw, zwiększając częstotliwość kontaktu i poprawiając spójność wymiany ciepła.
Fizykę klepsydrowych rurek do grzejników można wyjaśnić za pomocą uproszczonych zasad dynamiki płynów bez konieczności zaawansowanego modelowania matematycznego.
Zasada ciągłości stwierdza, że dla przepływu nieściśliwego:
Pole przekroju x prędkość = stała
Kiedy rurka zwęża się w środku, płyn musi przyspieszyć, aby utrzymać natężenie przepływu. To przyspieszenie nie jest jedynie zmianą numeryczną – modyfikuje sposób dystrybucji energii w polu przepływu.
Zasada Bernoulliego pomaga wyjaśnić przesunięcie energii:
- Na szerszych odcinkach: wyższe ciśnienie, mniejsza prędkość
- W wąskiej talii: niższe ciśnienie, większa prędkość
Ten zmienny stan energetyczny pomaga poprawić wymianę cieplną, ponieważ stale zmienia sposób transportu ciepła między warstwami płynu.
Chociaż makroskopowo przepływ może wydawać się gładki, w strefach przejściowych pomiędzy szerokimi i wąskimi sekcjami tworzą się zakłócenia na małą skalę. Te mikro-wiry:
- Zmniejszenie stagnacji stref termicznych
- Zwiększ wydajność mieszania
- Częściej odświeżaj warstwy graniczne
Rezultatem jest bardziej aktywny interfejs termiczny bez konieczności zewnętrznego mieszania mechanicznego.
W systemach wymiany ciepła wydajność jest często ograniczona nie przez samą przewodność materiału, ale przez to, jak skutecznie ciepło może przemieszczać się z płynu na powierzchnię, a następnie do otaczającego ośrodka.
GeometriaRurki klepsydrowe do grzejnikówbezpośrednio odnosi się do tego ograniczenia.
| Funkcja | Zachowanie prostej rury | Zachowanie klepsydry |
| Wzór przepływu | Jednolity, z dominacją laminarną | Naprzemienne strefy przyspieszenia |
| Warstwa graniczna | Stabilny i grubszy | Często zakłócany |
| Spójność wymiany ciepła | Umiarkowany | Bardziej jednolite na całej długości |
| Zachowanie pod ciśnieniem | Stabilny spadek | Zmienność cykliczna |
| Efekt mieszania | Ograniczony | Ulepszone mikro-mieszanie |
Ta tabela pokazuje, że przewaga nie jest pojedynczym czynnikiem, ale kombinacją wielu oddziałujących na siebie zmian fizycznych.
W praktycznych systemach termicznych prowadzi to do bardziej stabilnej kontroli temperatury w warunkach zmiennego obciążenia, szczególnie w środowiskach, w których dopływ ciepła nie jest stały.
Często zakłada się, że wybór materiału ma decydujący wpływ na wydajność cieplną. Jednak geometria może mieć równie wpływ.
Kluczowym ograniczeniem w wielu systemach termicznych jest warstwa graniczna — cienki obszar w pobliżu ścianki rury, w którym płyn porusza się powoli. Warstwa ta pełni rolę bariery termicznej.
Zwężenie talii okresowo destabilizuje tę warstwę. Gdy płyn przyspiesza w wąskim obszarze, siły ścinające rosną, rozrzedzając warstwę graniczną i poprawiając szybkość wymiany ciepła.
Po przejściu zwężenia przepływ ponownie się rozszerza. To rozszerzanie powoduje miejscowe oddzielenie i ponowne połączenie przepływu, co „ponownie zasila” płyn w pobliżu ściany. Powtarzany cykl poprawia ogólną spójność termiczną.
Rury do przenoszenia ciepła Sinupower Changshu Ltd. stosuje różne materiały, takie jak stopy aluminium, miedź i kompozytowe konstrukcje metalowe, w zależności od wymagań systemu.
Wybór materiału wpływa na:
- Przewodność cieplna
- Stabilność strukturalna pod wpływem cyklicznych zmian ciśnienia
- Odporność na odkształcenia w strefach przejściowych
W rurkach klepsydrowych do grzejników zwężony obszar podlega nieco większym naprężeniom mechanicznym z powodu zmian prędkości. Dlatego sprężystość strukturalna w pasie jest krytycznym czynnikiem projektowym.
Aby lepiej zrozumieć różnice fizyczne, pomocne jest porównanie wzorców zachowań związanych z przepływem:
Przepływ w prostej rurze:
- Przewidywalny profil prędkości
- Minimalne zakłócenia
- Stabilna, ale mniej interaktywna wymiana ciepła
Przepływ w rurze klepsydry:
- Powtarzające się przyspieszanie i zwalnianie
- Aktywne mieszanie w przejściach geometrycznych
- Ulepszona interakcja ze ścianami
- Bardziej dynamiczny profil termiczny
Nie oznacza to, że jedna konstrukcja zastępuje uniwersalnie inną, ale wyjaśnia, dlaczego niektóre systemy termiczne korzystają z bardziej złożonych geometrii wewnętrznych.
Rury w kształcie klepsydry są coraz częściej brane pod uwagę w systemach, w których ważna jest zarówno oszczędność miejsca, jak i reakcja termiczna.
Typowe środowiska aplikacji obejmują:
- Samochodowe zespoły termoregulacyjne
- Przemysłowe pętle chłodnicze
- Kompaktowe wymienniki ciepła do klimatyzacji
- Zespoły chłodzenia układu energetycznego
- Budowa systemów klimatyzacji
W każdym przypadku celem jest nie tylko odprowadzanie ciepła, ale stabilne równoważenie termiczne przy zmiennych obciążeniach.
Jednym z mniej widocznych aspektów inżynierii rurowej jest to, jak małe zmiany geometryczne wpływają na stabilność na poziomie systemu.
Nawet drobne poprawki w:
- Głębokość talii
- Krzywizna przejściowa
- Długość strefy zwężonej
może zmienić równowagę pomiędzy przepływem laminarnym a kontrolowaną turbulencją. Oznacza to, że optymalizacja projektu jest często iteracyjna, a nie statyczna.
Zespół inżynierów w firmie Sinupower Heat Transfer Tubes Changshu Ltd. zbadał wiele wariantów strukturalnych, aby dostosować zachowanie przepływu do różnych wymagań operacyjnych.
Coraz większy nacisk na kompaktowe systemy termiczne zmusił inżynierów do ponownego przemyślenia tradycyjnych projektów z prostymi kanałami. Zamiast po prostu zwiększać powierzchnię lub natężenie przepływu, nowoczesne podejścia skupiają się na kształtowaniu samego zachowania przepływu.
Struktura klepsydry reprezentuje tę zmianę: wykorzystuje geometrię do aktywnego wpływania na ruch płynu, zamiast pasywnie go powstrzymywać.
Podejście to jest zgodne z szerszymi trendami w inżynierii cieplnej, gdzie wydajność osiąga się poprzez projektowanie interakcji, a nie skalowanie metodą brutalnej siły.
Fizyka stojąca za zwężeniem talii w geometrii rury pokazuje, że niewielkie zmiany strukturalne mogą znacząco wpłynąć na zachowanie przepływu, spójność wymiany ciepła i stabilność systemu. Łącząc cykliczne zmiany ciśnienia, rozrywanie warstwy granicznej i kontrolowane mikromieszanie,Rurki klepsydrowe do grzejnikówzapewniają charakterystyczne podejście do wyzwań związanych z zarządzaniem ciepłem w systemach kompaktowych.
W tym kontekście Sinupower Heat Transfer Tubes Changshu Ltd. w dalszym ciągu bada, w jaki sposób udoskonalone konstrukcje rur mogą sprostać zmieniającym się wymaganiom termicznym w różnych środowiskach inżynieryjnych, przy czym rury klepsydrowe odgrywają znaczącą rolę w ciągłym rozwoju precyzyjnych rozwiązań w zakresie wymiany ciepła.
