Podsumowanie artykułu

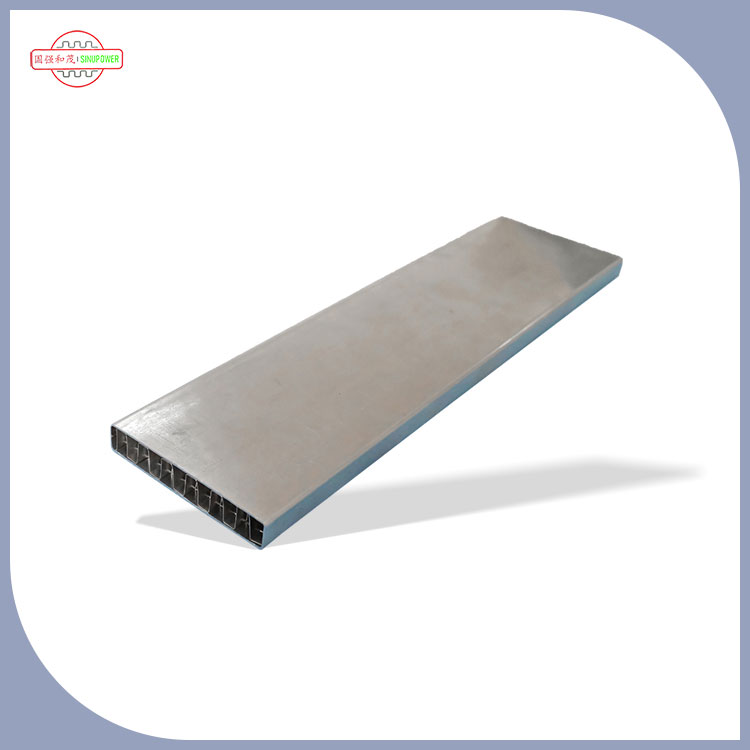

Rury prostokątnepojawiają się w bardziej nowoczesnych wymiennikach ciepła i systemach cieplnych z prostego powodu: mogą zapewnić wysoką wydajność wymiany ciepła w ciasnych przestrzeniach, pomagając inżynierom kontrolować przepływ powietrza, spadek ciśnienia i geometrię wężownicy. W tym artykule omówiono, gdzie rurki prostokątne mają sens, jakie problemy rozwiązują (a które nie), jak je poprawnie określić i jakich kontroli jakości należy wymagać, aby uniknąć kosztownych niespodzianek. Otrzymasz także praktyczną tabelę porównawczą, listy kontrolne wyboru i sekcję FAQ, którą możesz udostępnić swojemu zespołowi.
Jeśli zaopatrujesz się w rury do wymienników ciepła, prawdopodobnie nie tracisz snu w przypadku „rur” w ogóle – tracisz sen z powodu tego, co rury mogą pęknąć: docelowych parametrów użytkowych, wydajności montażu i harmonogramów dostaw. Oto bolesne punkty, które stale się pojawiają:
Rury prostokątne nie rozwiążą w magiczny sposób wszystkich tych problemów, ale jeśli zostaną wybrane do odpowiedniego zadania i odpowiednio określone, mogą zredukować kilka problemów jednocześnie.
Rury prostokątne zmieniają geometrię kanału przepływowego i sposób, w jaki rura łączy się z żebrami lub płytami. Brzmi to akademicko, dopóki nie zobaczysz praktycznych efektów:
W skrócie: profil zapewnia dodatkową dźwignię, gdy okrągłe rury nie mogą zapewnić wymaganej kombinacji zwartości, dopasowania montażowego i wydajności cieplnej.
Rury prostokątne są szczególnie atrakcyjne, gdy projekt jest ograniczony lub gdy prawdziwym wąskim gardłem jest strona powietrzna. Typowe przypadki użycia obejmują:
Wskazówka: Jeśli Twój zespół projektowy wciąż twierdzi, że „potrzebujemy większej wydajności, ale nie możemy powiększyć cewki”, zazwyczaj w tym momencie do dyskusji wchodzą profile prostokątne.
Niech decyzja będzie praktyczna. Oto tabela porównawcza, którą można wykorzystać w zaopatrzeniu i inżynierii na wczesnym etapie:
| Czynnik decyzyjny | Rury prostokątne | Okrągłe rurki |
|---|---|---|
| Wykorzystanie przestrzeni | Często mocny w kompaktowych układach; łatwe do układania w stosy w określonych geometriach | Niezawodny, ale może marnować miejsce w ciasnych, prostokątnych kopertach |
| Potencjał interfejsu Fin | Płaskie boki mogą pomóc w uzyskaniu spójnego kontaktu, jeśli są dopasowane do konstrukcji płetwy | Wspólne standardy; Szeroko dostępne oprzyrządowanie do płetw |
| Wyrównanie montażu | Profil może zmniejszyć rotację i poprawić powtarzalność pozycjonowania | Obrót nie jest z natury ograniczony, chyba że wymuszają to osprzęt |
| Dostępność łańcucha dostaw | Najlepiej u wyspecjalizowanych producentów; zapewnić wydajność i tolerancje | Szeroka dostępność; wielu dostawców |
| Czułość specyfikacji | Wyższy — małe zmiany w narożnikach, promieniach lub ścianie mogą mieć większe znaczenie | Niższe — standardy i wymienność są powszechne |
| Przewidywalność kosztów | Może być konkurencyjny pod względem wielkości; zależy od stopu, procesu i tolerancji | Często przewidywalne ze względu na skalę towaru |
Kiedy system działa słabiej, zespoły często w pierwszej kolejności obwiniają „kształt rur”. W rzeczywistości wydajność zależy od kilku zmiennych, które można kontrolować. Jeśli oceniasz rury prostokątne, skup się na tych:
Najlepsze projekty traktują rury prostokątne jako część systemu: rura + żebro + sposób łączenia + warunki pracy. Stąd biorą się zwycięstwa.
Większość problemów z zaopatrzeniem ma miejsce, ponieważ specyfikacja lampy jest „wystarczająco bliska”, aby można było ją podać, ale niewystarczająco precyzyjna do produkcji. Użyj tej listy kontrolnej, aby zapobiec ponownym kwotowaniu, opóźnieniom i niedopasowaniu:
Wskazówka dotycząca zakupów: poproś inżyniera o dostarczenie listy elementów „kluczowych do montażu”. Jeśli tolerancja wpływa na wstawienie żeberek, szczeliny lutownicze lub dopasowanie osprzętu, należy to uwzględnić w specyfikacji zakupu, a nie uwzględnić w rysunkach wewnętrznych.
Rury prostokątne są często stosowane tam, gdzie liczy się precyzja i powtarzalność. Oto kontrole jakości, które chronią Cię przed przestojami linii i awariami:
Jeśli Twój projekt wiąże się z wysokimi kosztami awarii (czynniki chłodnicze, niebezpieczne media, trudno dostępne instalacje), traktuj dokumentację dotyczącą jakości jako wymóg, a nie „miło to mieć”.
Nawet jeśli rury prostokątne są idealne na papierze, projekt może się nie powieść z powodu tarć w łańcuchu dostaw. Kilka praktycznych sposobów na ograniczenie ryzyka:
Spójność jest ważniejsza niż doskonałość. Rurka, która jest „idealna” w jednej partii i nieco inna w drugiej, jest gorsza niż tuba, która stale mieści się w dobrze określonym przedziale tolerancji.
Jeśli zaopatrujesz się w rury prostokątne do zastosowań związanych z przenoszeniem ciepła, współpraca z producentem, który rozumie zespoły termiczne, ułatwi Ci życie, ponieważ wiedzą, co tak naprawdę dzieje się nie tak w produkcji: dopasowanie żeber, konsystencja lutowania, dryf wymiarowy, deformacja podczas transportu i luki w dokumentacji.
Rury do przenoszenia ciepła Sinupower Changshu Ltd.koncentruje się na rozwiązaniach w zakresie rur do wymiany ciepła, w tym rurach prostokątnych przeznaczonych do urządzeń termicznych i zastosowań w formie cewek. Zaletą współpracy z wyspecjalizowanym dostawcą jest nie tylko to, czy uda Ci się to zrobić, ale także to, czy uda Ci się zachować spójność w cyklach produkcyjnych, przy jednoczesnym wspieraniu specyfikacji, oczekiwań w zakresie kontroli i rytmu dostaw.
Podaj im swój rysunek, warunki pracy i ograniczenia montażowe (szczególnie tolerancje, które wpływają na wstawianie i łączenie żeber). Im jaśniejsze są wymagania funkcjonalne, tym szybciej można uzyskać stabilną konstrukcję lampy, która nie zaskoczy później zespołu produkcyjnego.
P: Czy rury prostokątne są zawsze bardziej wydajne niż rury okrągłe?
O: Nie automatycznie. Wydajność zależy od całego projektu – przepływu powietrza, geometrii żeber, przepływu wewnętrznego, grubości ścianki i jakości połączenia. Rury prostokątne mogą być dobrym rozwiązaniem, gdy potrzebne są kompaktowe układy lub lepsza kontrola wyrównania zespołu.
P: Jaki jest największy błąd w pozyskiwaniu rur prostokątnych?
Odp.: Niejasne tolerancje. Jeśli szerokość/wysokość, skręt, szczegóły narożników lub stan powierzchni nie są zdefiniowane, możesz otrzymać rury, które „spełniają wycenę”, ale nie dają się zmontować.
P: Czy rury prostokątne zwiększają spadek ciśnienia?
Odpowiedź: Mogą, w zależności od geometrii wewnętrznej i warunków przepływu. Właściwy projekt może zrównoważyć spadek ciśnienia i przenoszenie ciepła, ale należy ocenić cele systemu (moc wentylatora lub moc pompy), a nie zgadywać na podstawie samego kształtu.
P: Co powinienem powiedzieć dostawcy, aby uniknąć problemów z lutowaniem lub łączeniem?
Odp.: Podziel się metodą łączenia (lutowanie, spawanie, rozszerzanie mechaniczne itp.), wymaganą czystością powierzchni i wszelkimi krytycznymi wymiarami, które wpływają na kontrolę szczeliny. Niezawodność łączenia jest często bardziej wrażliwa na czystość i spójność, niż zespoły tego oczekują.
P: Skąd mam wiedzieć, czy moja aplikacja dobrze pasuje do rur prostokątnych?
Odp.: Jeśli masz ograniczenia przestrzenne, masz problemy ze spójnością styku żeberek lub próbujesz zmniejszyć zmienność montażu, warto rozważyć rury prostokątne. Najlepszym następnym krokiem jest porównanie prototypów lub wyników symulacji przy użyciu rzeczywistej geometrii cewki.
Jeśli oceniasz rury prostokątne pod kątem nowego projektu wymiennika ciepła – lub próbujesz naprawić istniejącą wężownicę, która ma słabą wydajność – nie stawiaj na „wystarczająco zbliżone” specyfikacje. Przedstaw na stole swoje wymiary, tolerancje, warunki pracy i metodę łączenia, a następnie dopasuj projekt rury, aby Twoja linia produkcyjna mogła stale działać.
Chcesz szybszego i czystszego procesu wyceny i mniej niespodzianek w wersjach próbnych?skontaktuj się z namii podziel się swoim rysunkiem oraz szczegółami aplikacji — Twoja przyszła ja (i Twój zespół produkcyjny) będą Ci wdzięczni.
