Dlaczego płaskie owalne rury stanowią inteligentne ulepszenie kompaktowego, wysokowydajnego chłodzenia?

Jeśli kiedykolwiek próbowałeś osiągnąć trudniejszy cel w zakresie odprowadzania ciepła bez zwiększania grubości rdzenia chłodnicy (lub kosztu BOM), prawdopodobnie borykasz się z tymi samymi problemami: niewystarczająca powierzchnia, zbyt duży spadek ciśnienia, niespójne wymiary rurek, problemy z połączeniem żeberek po lutowaniu i koszmarny scenariusz – awarie w terenie spowodowane wyciekami. Płaskie owalne rurkisą często wybierane do rozwiązania dokładnie tych wiązań, ale tylko wtedy, gdy geometria, metoda produkcji i kontrola jakości odpowiadają zastosowaniu.

Abstrakcyjny

Spis treści

Zarys

1. Punkty bólowe:
   • Wąskie gardła termiczne w ciasnych przestrzeniach
   • Konflikty spadku ciśnienia i docelowego przepływu
   • Wycieki, wady lutowania i niespójne wymiary
2. Geometria:
   • Ulepszona powierzchnia i kontakt żeberek
   • Zalety pakowania w cienkich rdzeniach
   • Kompromisy: integralność szwów, czystość i kontrola tolerancji
3. Specyfikacja:
   • Niezbędne objaśnienia do rysunków
   • Wybór materiału i korozji
   • Wymagania testowe, które zmniejszają awarie w terenie
4. Wykonanie:
   • Punkty kontrolne kontroli jakości i kryteria akceptacji
   • Tabela trybów awarii dla selekcji przyczyn źródłowych
   • Lista kontrolna zapytania ofertowego w celu skrócenia czasu pobierania próbek

Kupujący zwraca uwagę na adres płaskich rurek owalnych

Większość problemów związanych z zaopatrzeniem i projektowaniem rur chłodnicy nie jest „tajemnicą” — są to przewidywalne kolizje pomiędzy cele wydajnościowe i limity pakowania.Płaskie owalne rurkipojawiać się na krótkiej liście, gdy kupujący tego potrzebują rozwiązać jeden (lub więcej) z tych problemów:

• Niewystarczający transfer ciepła przy dostępnej grubości rdzenia:potrzebujesz bardziej efektywnej interakcji powierzchni z żebrami bez pogłębiania chłodnicy.
• Docelowy przepływ w walce ze spadkiem ciśnienia:ulepszona wydajność cieplna nic nie znaczy, jeśli pompa nie jest w stanie utrzymać wymaganego przepływu.
• Redukcja wagi:szczególnie w systemach motoryzacyjnych i mobilnych, gdzie każdy gram jest kwestionowany.
• Ryzyko wycieku i ryzyko gwarancyjne:jakość szwów, zgodność lutowania i czystość mogą wpływać na niezawodność lub ją pogarszać.
• Problemy z wydajnością produkcyjną:różnice wymiarowe powodują niedopasowanie żeber, puste przestrzenie lutownicze i kolce złomu.
• Zespoły korozyjne i mieszane:pary galwaniczne i złe przygotowanie powierzchni przyspieszają awarie w trudnych warunkach.

Praktyczny wniosek na wynos:Płaskie owalne rurkimogą być mocnym rozwiązaniem, ale nie „automatycznie naprawiają” jakości lub projekt systemu. Nagradzają dobrą specyfikację i karzą niejasne zakupy.

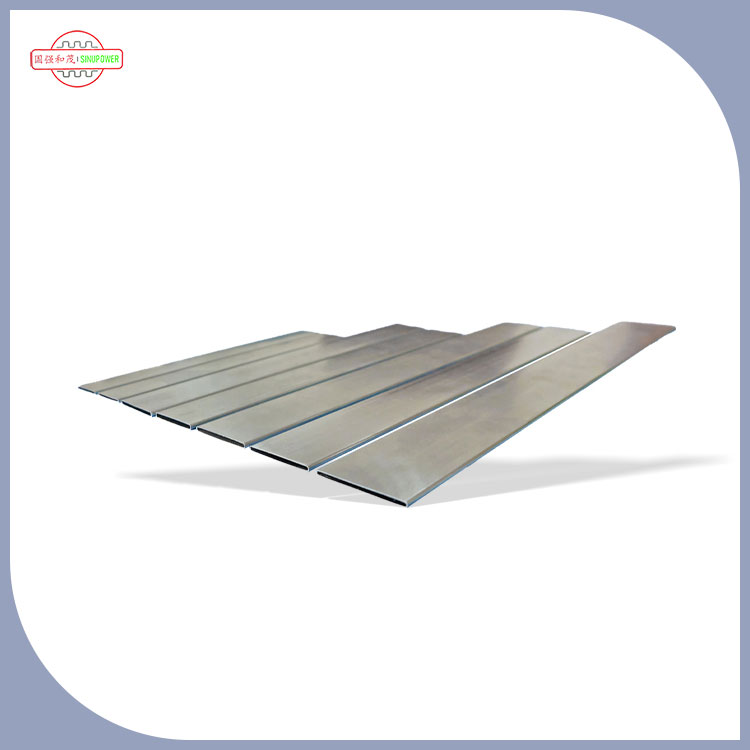

Co się zmienia, gdy tuba staje się „płaskim owalem”

„Płaski owalny” profil to nie tylko kosmetyka – zmienia sposób łączenia rurki z lamelami, sposób przepływu powietrza przez rdzeń, oraz w jaki sposób ciepło przemieszcza się z chłodziwa do środowiska zewnętrznego.

• Bardziej efektywny obszar kontaktu płetwy:bardziej płaskie boki zazwyczaj zapewniają bardziej spójną powierzchnię łączenia niż okrągła rura, co może pomóc w tworzeniu ścieżek termicznych, jeśli konstrukcja płetwy jest odpowiednio dopasowana.
• Lepsze opakowanie w cienkich rdzeniach:profil może pomóc projektantom dopasować więcej rzędów rur lub zoptymalizować rozstaw żeber bez powiększania zespołu.
• Potencjał poprawy wydajności po stronie powietrza:w zależności od geometrii żeber i żaluzji, przenoszenie ciepła po stronie powietrza można poprawić, zachowując jednocześnie możliwy do opanowania opór przepływu powietrza.
• Większa wrażliwość na tolerancję i integralność szwów:korzyści szybko znikają, jeśli grubość ścianki lub jakość szwu różnią się w zależności od partii.

Jak określić płaskie owalne rury bez kosztownych operacji tam i z powrotem

Jeśli w zapytaniu ofertowym widnieje informacja „płaska owalna rura do grzejnika”, otrzymasz dziesięć ofert i jedenaście interpretacji. Najszybszy sposób cięcia ryzyko polega na określeniu, co faktycznie kontroluje wydajność i niezawodność.

Listę kontrolną specyfikacji, którą możesz wkleić do zapytania ofertowego

• Wymiary profilu rurowego:oś główna, oś pomocnicza i promień narożnika (załącz rysunek lub szkic przekroju).
• Grubość ścianki i tolerancja:obejmują docelową grubość i akceptowalną zmienność.
• Długość, tolerancja cięcia i stan zakończenia:kontrola zadziorów, prostopadłość końców i wymagania dotyczące obsługi.
• Materiał i charakter:określić rodzinę stopów aluminium lub wymagane właściwości (przewodność cieplna, odporność na korozję, odkształcalność).
• Metoda szwu/spoiny:określić, czy rura jest spawana i jaki jest wymagany odbiór szwu (wizualny + próba szczelności + wytrzymałość).
• Stan powierzchni:wymagania dotyczące czystości lutowania twardego, a także wszelkie potrzeby w zakresie powlekania lub obróbki powierzchni.
• Warunki pracy:typ chłodziwa, maksymalne ciśnienie, impulsy ciśnienia, zakres temperatur i środowisko korozyjne.
• Testy i zapisy jakościowe:metoda badania szczelności, plan pobierania próbek, identyfikowalność i format raportu z inspekcji.
• Opakowanie i obsługa:opakowanie zapobiegające odkształceniom, ochrona przed wilgocią i kryteria uszkodzeń w momencie dostawy.

Praktyczny stół z pytaniami obowiązkowymi dla kupujących

Kontrola jakości, która faktycznie zapobiega wyciekom i odpadom

Kupujący często słyszą „ścisłą kontrolę jakości” w każdej wycenie. Różnica polega na tym, czy kontrola jakości jest powiązana z zapobieganiem awariom. DlaPłaskie owalne rurkinajbardziej znaczące punkty kontrolne obejmują zazwyczaj:

• Weryfikacja materiału przychodzącego:spójny stop/stan i identyfikowalność zmniejszają zmienność na dalszym etapie produkcji.
• Kontrola wymiarowa w trakcie procesu:stabilność profilu podczas formowania i spawania jest podstawą plastyczności.
• Monitorowanie szwu:ciągłość szwu, konsystencja wtopienia spoiny i wady powierzchni są wczesnymi wskaźnikami ryzyka wycieku.
• Testowanie szczelności:ciśnieniowe testy szczelności (lub równoważne) wychwytują defekty przed wysyłką.
• Kontrola czystości i pozostałości:szczególnie istotne, gdy następnym krokiem jest lutowanie lub łączenie w oparciu o topnik.
• Kontrola pakowania:rury cienkościenne łatwo się odkształcają; uszkodzenia w transporcie stają się ukrytym złomem podczas montażu.

Najczęstsze awarie i sposoby ich zapobiegania

W przypadku awarii grzejnika często w pierwszej kolejności obwinia się rurę, ale podstawową przyczyną mogą być luki w specyfikacjach, niezgodność lutowania, uszkodzenia podczas obsługi lub korozja spowodowana konstrukcją z mieszanych metali. Ta tabela pomaga w szybkiej selekcji problemów.

Tam, gdzie najlepiej sprawdzają się płaskie owalne rurki

Płaskie owalne rurkisą powszechnie stosowane, gdy wymagana jest wysoka wydajność cieplna w kompaktowym rdzeniu i można ją kontrolować proces produkcji i łączenia. Typowe obszary nadające się do określonego celu obejmują:

• Chłodnice samochodowe:równoważąc oddawanie ciepła, wagę, ograniczenia dotyczące opakowania i spójność wielkości produkcji.
• Rdzenie nagrzewnic i wymienniki ciepła HVAC:kompaktowe zespoły z wysokimi wymaganiami dotyczącymi odporności na wycieki i powtarzalności.
• Przemysłowe systemy chłodzenia:gdzie stabilna wydajność i długa żywotność są ważniejsze niż najniższy koszt początkowy.
• Specjalne zastosowania chłodnicze:gdy profil rury pomaga dopasować unikalną strukturę żeber lub ścieżkę przepływu powietrza.

Najlepsze projekty lecząPłaskie owalne rurkijako element systemu, a nie towar. To nastawienie zapobiega „tania rura, droga awaria”.

Jak współpracować z dostawcą jak inżynier, a nie hazardzista

Niezawodna relacja z dostawcą zaczyna się od wspólnego języka technicznego. Oto lekki przepływ pracy, który ogranicza cykle próbkowania:

1. Udostępnij wcześniej prosty rysunek:przekrój poprzeczny, tolerancje, długość i stan końcowy.
2. Zdefiniuj swoje testy akceptacyjne:metoda testu szczelności i kryteria pozytywne/niezaliczone przed wyceną, a nie po próbie.
3. Dopasuj podczas procesu łączenia:lutowanie, spawanie lub inne etapy montażu, które mają wpływ na stan i czystość powierzchni.
4. Poproś o małą partię pilotażową:zbuduj kilka rdzeni i sprawdź: szczelność, ciśnienie, stabilność termiczną i wymiarową.
5. Oczekiwania dotyczące identyfikowalności blokady:Oznaczenie partii lub dokumentacja partii umożliwia analizę przyczyn źródłowych.

Jeśli oceniasz dostawców, warto wybrać takiego, który już koncentruje się na produkcji rur do wymiany ciepła, a nie „ogólne rurki metalowe”. Na przykład,Rury do przenoszenia ciepła Sinupower Changshu Ltd. pozycjonuje swoją produkcję wokół rozwiązania rurowe do grzejników i wymienników ciepła, w tym płaskie formaty rur owalnych i spawanych stosowane w układach chłodzenia. Najbardziej praktyczny powód, dla którego ma to znaczenie, jest prosty: zespoły działające w tej niszy mają tendencję do rozumienia prawdziwych trybów niepowodzeń (wycieki, problemy z klejeniem, deformacje) i buduj swoją kontrolę jakości wokół zapobiegania im.

Często zadawane pytania

Pytanie 1:Rury płaskie owalne czy okrągłe do grzejników?

Płaskie profile owalne są często wybierane ze względu na wydajność pakowania i korzyści w zakresie kontaktu żeberek w kompaktowych rdzeniach, podczas gdy rury okrągłe mogą to zrobić być prostsze w niektórych konfiguracjach produkcyjnych. Najlepszy wybór zależy od projektu płetwy, ograniczeń przestrzennych i możliwej spójności trzymać w różnych partiach produkcyjnych.

Pytanie 2:Spawane płaskie rury owalne do grzejników?

Konstrukcje spawane mogą zapewnić wysoką wydajność, gdy integralność szwów jest ściśle kontrolowana i weryfikowana poprzez testy szczelności. Jeśli Twój system widzi cykliczne zmiany ciśnienia, upewnij się, że kryteria akceptacji szwu i metody testowania są jasno określone w specyfikacji zakupu.

Pytanie 3:Co uwzględnić w zapytaniu ofertowym dotyczącym płaskich rur owalnych?

Minimum: wymiary profili z tolerancjami, grubość ścianki, wymagania materiałowe, metoda i kryteria badania szczelności, czystość oczekiwania dotyczące lutowania twardego oraz wymagania dotyczące pakowania/obsługi, aby zapobiec deformacji.

Pytanie 4:Jak ograniczyć wycieki po lutowaniu?

Skoncentruj się na czystości, zgodności stanu powierzchni z procesem lutowania, stabilnych wymiarach rur (dla spójnego dopasowania żeberek), i testy szczelności dostosowane do rzeczywistości produkcyjnej – a nie tylko ogólne oświadczenie „Zaliczona kontrola jakości”.

Pytanie 5:Czynniki korozyjne w przypadku płaskich rur owalnych?

Ryzyko korozji zależy od środowiska, składu chłodziwa i powierzchni styku różnych metali. Dostosuj wybór stopu do dowolnej strategii powlekania z rzeczywistymi warunkami pracy i wyjaśnij, czy Twoje zastosowanie obejmuje ekspozycję na sól, wilgoć lub agresywne media.

Zakończenie i kolejne kroki

Płaskie owalne rurkimoże być znaczącym ulepszeniem, gdy potrzebujesz kompaktowego opakowania, lepszej wydajności termicznej i niezawodna spójność produkcji —ale tylkokiedy zapisano specyfikację rury, integralność szwu i punkty kontrolne kontroli jakości wystarczająco wyraźnie, aby usunąć niejasności.
